Las longitudes básicas de anclaje (lb), definidas en el apartado 49.5.1.2, dependen, entre otros factores, de las propiedades de adherencia de las barras y de la posición que estas ocupan en la pieza de hormigón.
Atendiendo a la posición que ocupa la barra en la pieza, se distinguen los siguientes casos:
–Posición I, de adherencia buena, para las armaduras que durante el hormigonado forman con la horizontal un ángulo comprendido entre 45 º y 90º o que en el caso de formar un ángulo inferior a 45 º, están situadas en la mitad inferior de la sección o a una distancia igual o mayor a 30 cm de la cara superior de una capa de hormigonado.
–Posición II, de adherencia deficiente, para las armaduras que, durante el hormigonado, no se encuentran en ninguno de los casos anteriores.
–En el caso de que puedan existir efectos dinámicos, las longitudes de anclaje indicadas en el apartado 49.5.1.2 se aumentarán en 10 ø.
La longitud neta de anclaje definida en los apartados 49.5.1.2 y 49.5.1.4 no podrá adoptar valores inferiores al mayor de los tres siguientes:
a)10 ø;
b)150 mm;
c)la tercera parte de la longitud básica de anclaje para barras traccionadas y los dos
tercios de dicha longitud para barras comprimidas.

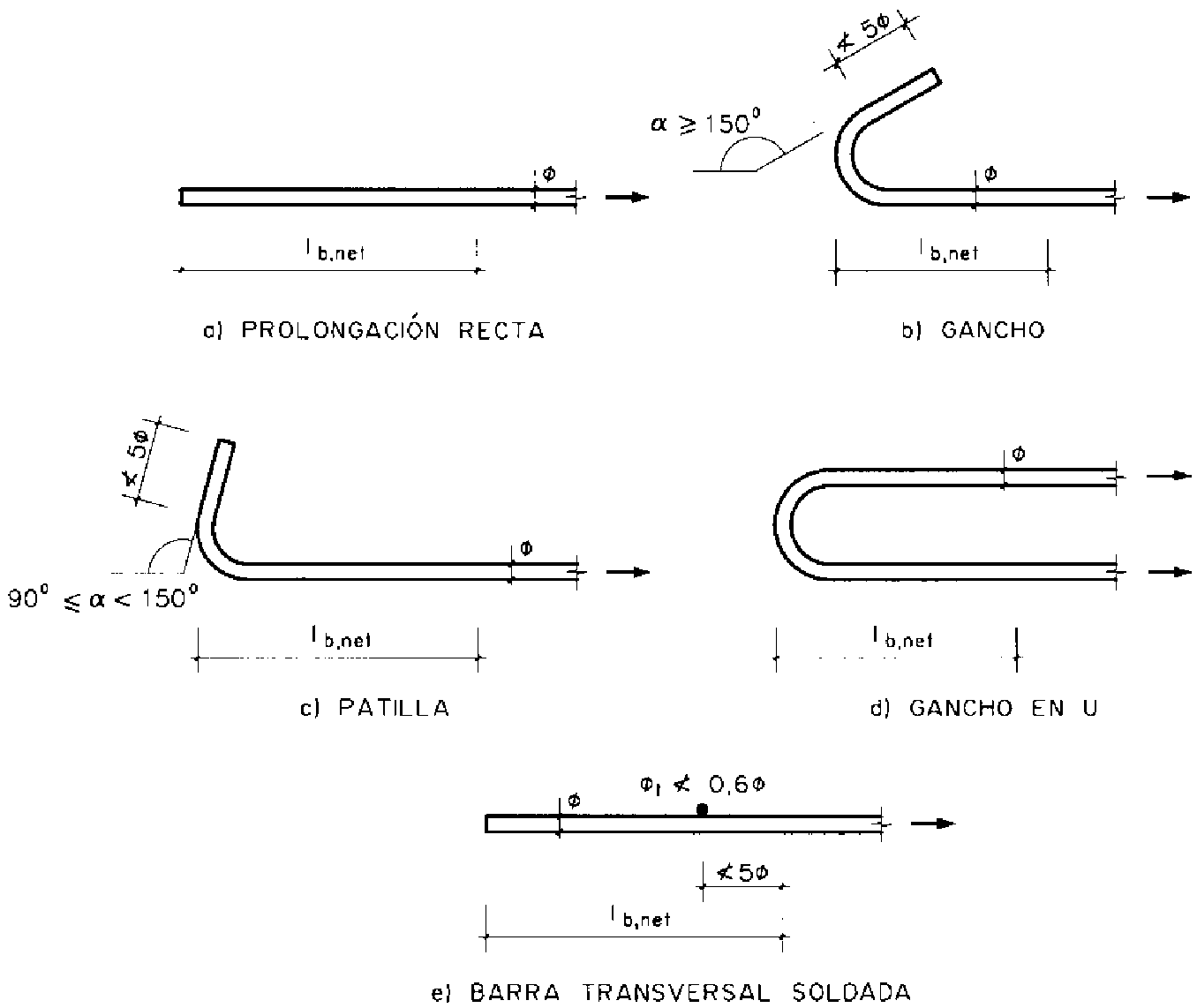

Figura 49.5.1.1 Procedimientos normalizados para los anclajes extremos de las barras
Los anclajes extremos de las barras podrán hacerse por los procedimientos normalizados indicados en la figura 49.5.1.1, o por cualquier otro procedimiento mecánico garantizado mediante ensayos, que sea capaz de asegurar la transmisión de esfuerzos al hormigón sin peligro para éste.
Deberá continuarse hasta los apoyos al menos un tercio de la armadura necesaria para resistir el máximo momento positivo, en el caso de apoyos extremos de vigas; y al menos un cuarto en los intermedios. Esta armadura se prolongará a partir del eje del aparato de apoyo en una magnitud igual a la correspondiente longitud neta de anclaje.
