Siempre que sea posible, los anclajes de las barras de un grupo se harán por prolongación recta.
Cuando todas las barras del grupo dejan de ser necesarias en la misma sección, la longitud de anclaje de las barras será como mínimo:
1,3 lb para grupos de 2 barras;
1,4 lb para grupos de 3 barras; 1,6 lb para grupos de 4 barras;
siendo lb la longitud de anclaje correspondiente a una barra aislada.
Cuando las barras del grupo dejan de ser necesarias en secciones diferentes, a cada barra se le dará la longitud de anclaje que le corresponda según el siguiente criterio:
–1,2 lb si va acompañada de 1 barra en la sección en que deja de ser necesaria;
–1,3 lb si va acompañada de 2 barras en la sección en que deja de ser necesaria;– 1,4 lb si va acompañada de 3 barras en la sección en que deja de ser necesaria;
teniendo en cuenta que, en ningún caso los extremos finales de las barras pueden distar entre sí menos de la longitud lb (figura 49.5.1.2).

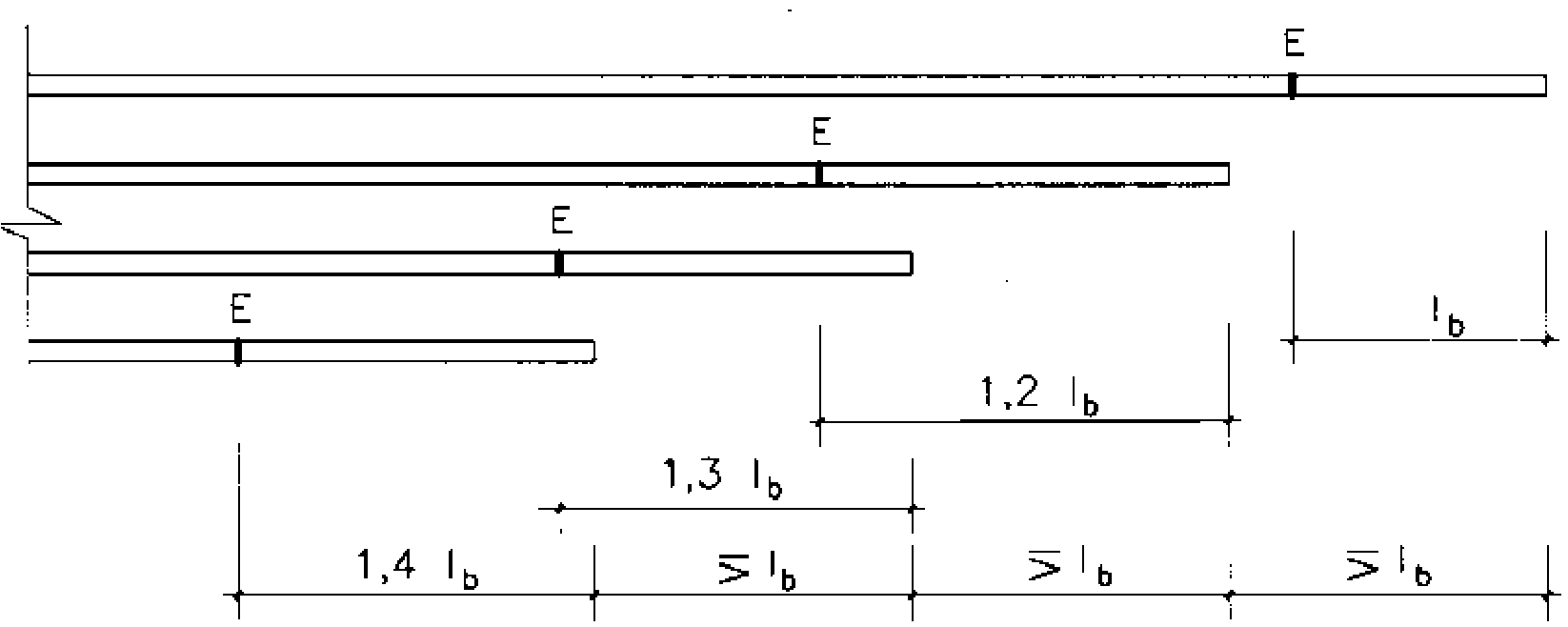

E: Sección en que deja de ser necesaria la barra
Figura 49.5.1.2 Longitud de anclaje
