Como norma general, se admite colocar en contacto diversas vainas formando grupo, limitándose a dos en horizontal y a no más de cuatro en su conjunto. Para ello, las vainas deberán ser corrugadas y, a cada lado del conjunto, habrá de dejarse espacio suficiente para que pueda introducirse un vibrador normal interno.
Las distancias libres entre vainas o grupos de vainas en contacto, o entre estas vainas y las demás armaduras, deberán ser al menos iguales al mayor de los valores siguientes:
En dirección vertical:
a)El diámetro de la vaina.
b)El tamaño máximo del árido.
c)4 centímetros.En dirección horizontal:
a)El diámetro de la vaina.
b)La dimensión horizontal de la vaina (en el caso de vainas planas).
c)5 centímetros.
d)El tamaño máximo del árido más 5 mm.

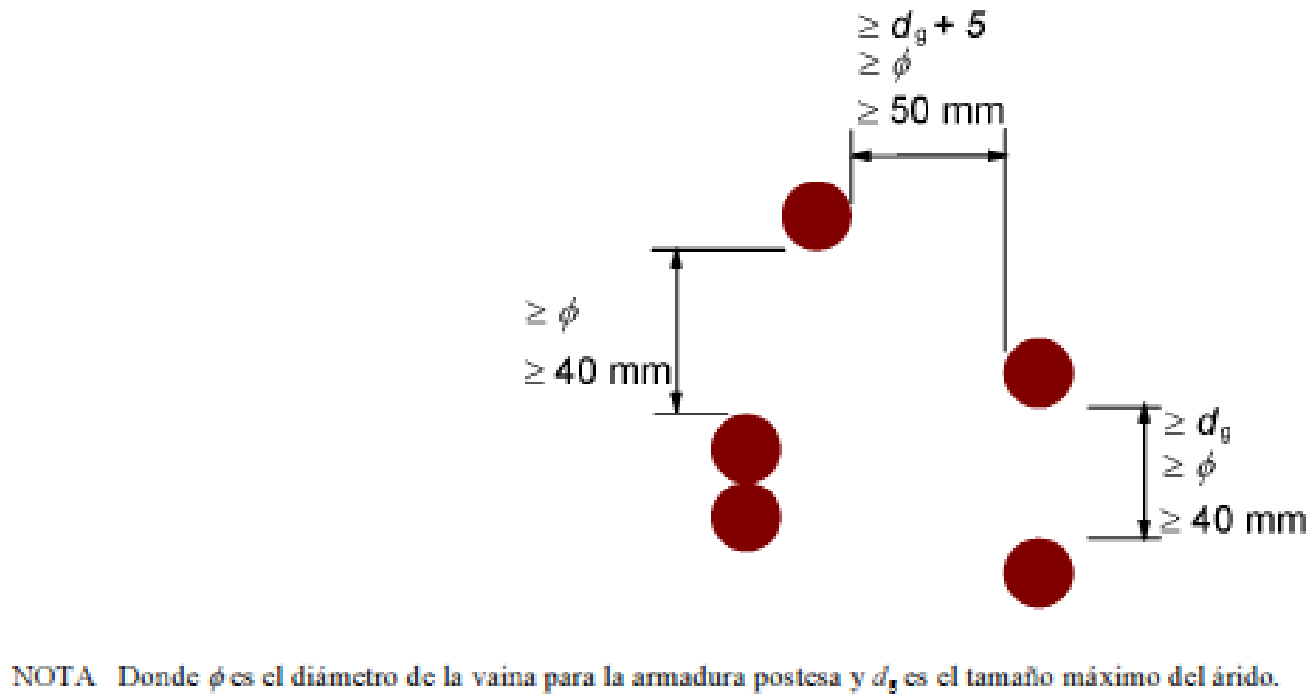

Figura 50.2.2.4 Distancias libres entre vainas o grupos de vainas en contacto
