Se consideran dos posiciones de solapo, según la disposición de las mallas: acopladas (figura 49.5.2.4.a) y superpuestas o en capas (figuras 49.5.2.4.b y 49.5.2.4.c).
a)Solapo de mallas acopladas:
La longitud del solapo será α lb,neta, siendo lb,neta el valor dado en el apartado 49.5.1.4 y α el coeficiente indicado en la tabla 49.5.2.2.
Para cargas predominantemente estáticas, se permite el solapo del 100 por 100 de la armadura en la misma sección. Para cargas dinámicas solo se permite el solapo del 100 por 100, si toda la armadura está dispuesta en una capa; y del 50 por 100 en caso contrario. En este último caso, los solapos se distanciarán entre sí la longitud lb,neta.
b)Solapo de mallas superpuestas:
La longitud del solapo será de 1,7 lb cuando la separación entre elementos solapados sea superior a 10ø, aumentando a 2,4 lb cuando dicha separación sea inferior a 10ø.
En todos los casos, la longitud mínima del solapo no será inferior al mayor de los siguientes valores:
a)15ø.
b)200 mm.
Se procurará situar los solapos en zonas donde las tensiones de la armadura no superen el 80 por 100 de las máximas posibles. La proporción de elementos que pueden ser solapados será del 100 por 100 si se dispone una sola capa de mallas, y del 60 por 100 si se disponen varias capas. En este caso, la distancia mínima entre solapos deberá ser de 1,5lb. Con barras dobles de ø>8,5 mm, solo se permite solapar, como máximo, el 60 por 100 de la armadura.

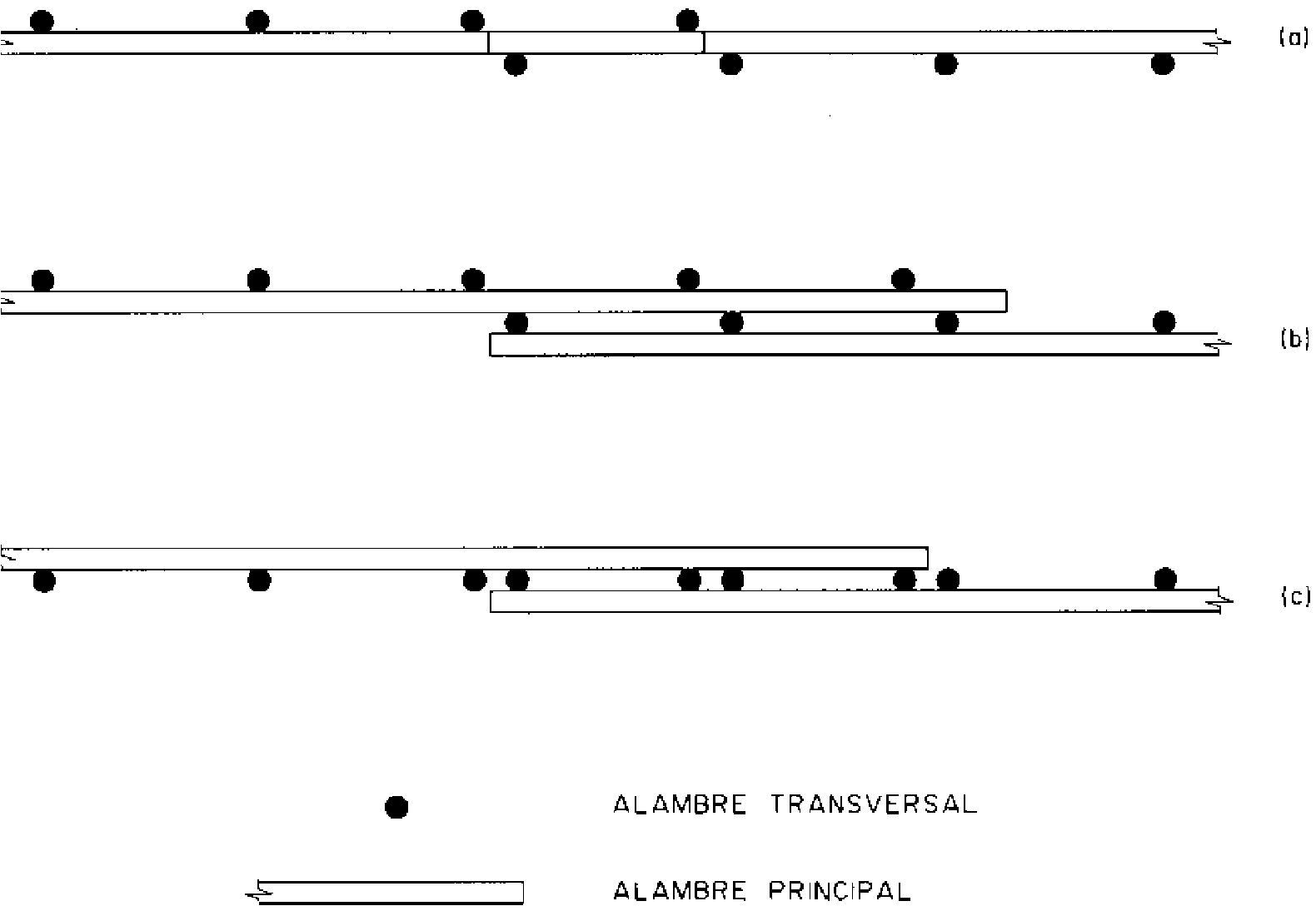

Figura 49.5.2.4 Posiciones de solapo según la disposición de las mallas
