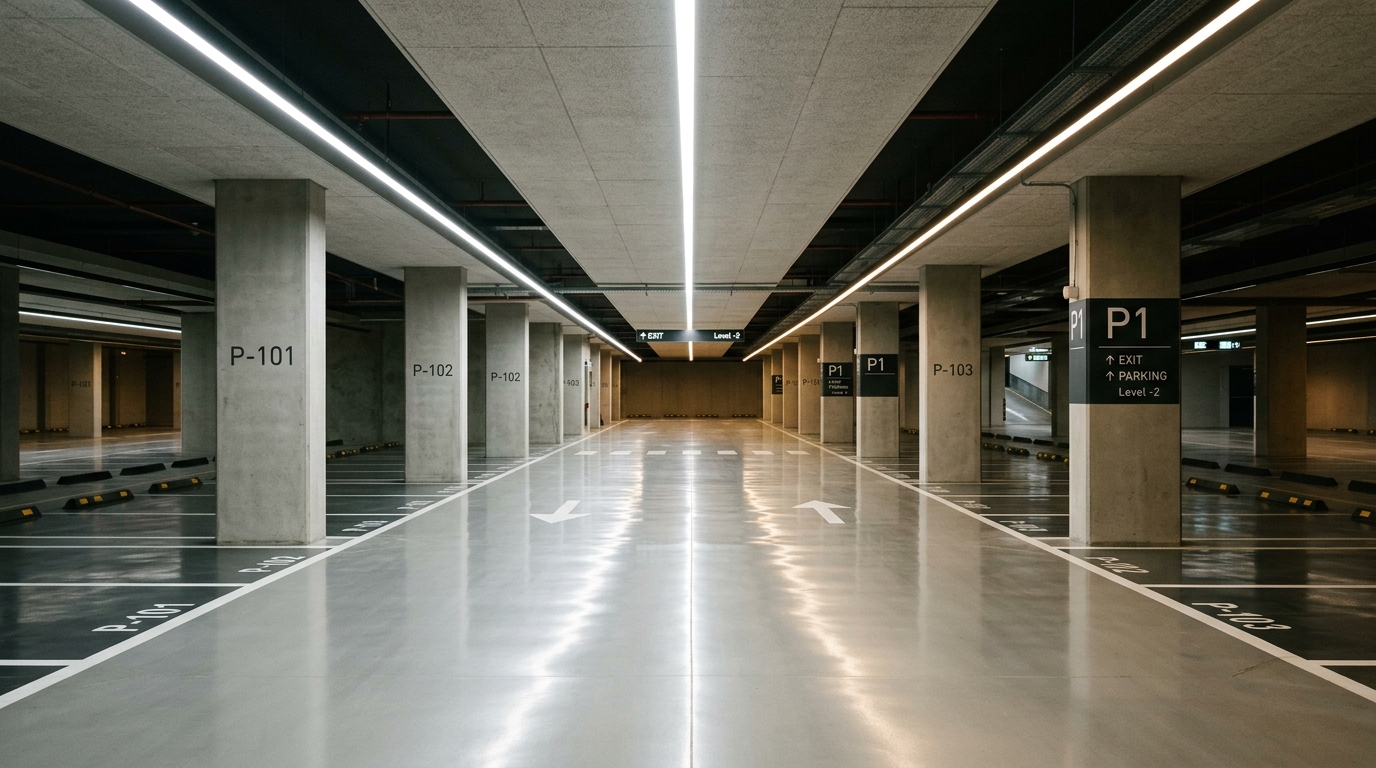

Iluminar un aparcamiento subterráneo exige controlar el gasto eléctrico continuo. Durante años, la prescripción sistemática de buses DALI o KNX encareció las obras. El cable apantallado adicional, las pasarelas y las horas de programación disparan el presupuesto sin justificación real en muchos proyectos.
En parkings de rotación o residenciales, el tráfico es intermitente. Mantener las luminarias encendidas al 100% las 24 horas del día derrocha energía. Apagarlas por completo genera sensación de inseguridad y anula las cámaras de vigilancia. La solución técnica más equilibrada combina pantallas LED con sensores de microondas integrados y comunicación por radiofrecuencia (RF). Este sistema crea un efecto dinámico de «ola de luz» sin tender un solo metro de cable de control.
Este artículo detalla los criterios de diseño, el cálculo del VEEI según el CTE DB-HE3, la comparativa económica entre tecnologías de control y las precauciones de seguridad exigidas por el REBT en locales de pública concurrencia.
💡 Claves Técnicas de Diseño:
- Límites normativos estrictos: El CTE DB-HE3 fija un \( \text{VEEI} \le 5,0 \text{ W}/(\text{m}^2 \cdot 100 \text{ lux}) \) y una potencia máxima instalada de \( 5,0 \text{ W}/\text{m}^2 \). Con tecnología LED actual, el diseño se sitúa en torno a \( 2,8\text{–}3,6 \text{ W}/(\text{m}^2 \cdot 100 \text{ lux}) \).
- Control Bi-Nivel frente a DALI: El sistema bi-nivel mantiene un 10%-20% de flujo en reposo (consumo de 4-6 W) y sube al 100% cuando detecta vehículos o peatones. Ahorra hasta un 90% frente a fluorescencia tradicional con un coste de instalación muy inferior a DALI.
- Seguridad y cableado: La ITC-BT-28 exige conductores libres de halógenos con clasificación mínima \( \text{C}_{\text{ca}}\text{-s1b,d1,a1} \). Un fallo en el tipo de cable paraliza el acta favorable de la OCA.
1. Marco Normativo y Exigencias Técnicas en Aparcamientos
El diseño de alumbrado en aparcamientos subterráneos combina tres normativas sectoriales:
1.1. Reglamentación Aplicable
- Código Técnico de la Edificación (CTE DB-HE3): Regula la eficiencia energética en instalaciones de iluminación interior. Exige sistemas de regulación y control en zonas de uso esporádico y fija el límite de VEEI.
- Norma UNE-EN 12464-1: Especifica los niveles mínimos de iluminancia mantenida (\( E_m \)), uniformidad (\( U_o \)) y límite de deslumbramiento (\( \text{UGR}_L \)) en viales, plazas y accesos.
- Reglamento Electrotécnico para Baja Tensión (REBT ITC-BT-28 e ITC-BT-29): Clasifica los aparcamientos como locales de pública concurrencia y de riesgo de incendio o explosión. Determina las condiciones de ventilación, tipo de canalizaciones y cableado libre de halógenos.
- Norma UNE-EN 1838: Define los requisitos para el alumbrado de emergencia, rutas de evacuación y ubicación de puntos de seguridad.
1.2. Parámetros Fotométricos de Partida
| Zona del Aparcamiento | Iluminancia Media (\( E_m \)) | Uniformidad (\( U_o \)) | Deslumbramiento (\( \text{UGR}_L \)) | Criterio Normativo |
|---|---|---|---|---|
| Viales de circulación y maniobra | \( \ge 100 \text{ lux} \) | \( \ge 0,40 \) | \( \le 25 \) | UNE-EN 12464-1 / Tráfico rodado continuo |
| Plazas de aparcamiento | \( \ge 75 \text{ lux} \) | \( \ge 0,40 \) | \( \le 25 \) | Zona de maniobra y tránsito peatonal |
| Rampas de acceso (Día) | \( \ge 300\text{–}500 \text{ lux} \) | \( \ge 0,50 \) | \( \le 22 \) | Adaptación visual frente a luz diurna |
| Rampas de acceso (Noche) | \( \ge 100 \text{ lux} \) | \( \ge 0,40 \) | \( \le 25 \) | Transición nocturna sin deslumbramiento |
| Casetas de cobro / Control | \( \ge 300 \text{ lux} \) | \( \ge 0,60 \) | \( \le 19 \) | Puesto de trabajo continuo con pantallas |
1.3. Criterios de Cálculo del VEEI (CTE DB-HE3)
El proyecto eléctrico debe justificar que el Valor de Eficiencia Energética de la Instalación (VEEI) no supere el límite reglamentario:
Variables de la ecuación:
- \( P \): Potencia activa total de las luminarias y sus equipos auxiliares (W).
- \( S \): Superficie útil total iluminada (\( \text{m}^2 \)).
- \( E_m \): Iluminancia media horizontal mantenida en el suelo (lux).
- Límite de potencia: La potencia total instalada no puede superar los \( 5,0 \text{ W}/\text{m}^2 \) de superficie útil.
Con luminarias LED de 140 a 160 lm/W, el VEEI de diseño se sitúa entre \( 2,8 \) y \( 3,6 \text{ W}/(\text{m}^2 \cdot 100 \text{ lux}) \). Cumple la norma con holgura. La rentabilidad real depende de cómo se controle el encendido durante las horas de bajo tráfico.
2. Comparativa Tecnológica: DALI-2 vs. Sensores Bi-Nivel RF vs. PLC
Existen cuatro estrategias principales para gestionar el alumbrado en grandes aparcamientos:
2.1. Análisis de Tecnologías Disponibles
- Sistema Tradicional por Circuitos Horarios / Presencia Centralizada: Enciende o apaga líneas enteras de luminarias mediante contactores en cuadro. Es un sistema rígido. Obliga a dejar zonas a oscuras o a consumir energía sin necesidad.
- Control Centralizado DALI-2 / KNX: Cada luminaria incorpora un driver regulable conectado a un bus de dos hilos. Permite programar escenas y monitorizar fallos. Es potente pero costoso: requiere cableado apantallado específico, pasarelas IP, software de gestión y horas de programación en obra.
- Luminarias LED con Sensor de Microondas Bi-Nivel y Malla RF (Solución Recomendada): Cada pantalla integra un sensor de radar Doppler y un emisor de radiofrecuencia (868 MHz / 2.4 GHz). En reposo, las luminarias permanecen al 10%-20% de potencia (4-6 W). Al detectar un coche o peatón, la luminaria pasa al 100% y envía una señal inalámbrica al grupo configurado en esa calle. Crea una «ola de luz» por delante del conductor. No necesita bus cableado ni cuadro central.
- Control por Corrientes Portadoras (PLC): Envía comandos de regulación a través del propio cable eléctrico de potencia. Elimina el cable de bus, pero los armónicos de cargadores de vehículos eléctricos y variadores de ventilación pueden distorsionar la señal.
2.2. Matriz Comparativa de Sistemas
| Criterio Técnico / Económico | Tradicional (Contactores) | DALI-2 / KNX | Bi-Nivel con Malla RF | Línea de Potencia (PLC) |
|---|---|---|---|---|
| Cableado de control necesario | Ninguno (sólo potencia) | Bus 2 hilos apantallado | Ninguno (100% inalámbrico) | Ninguno (usa cable de potencia) |
| Complejidad de comisionamiento | Baja (temporizadores) | Muy alta (software y direccionamiento) | Muy baja (DIP switches o App) | Media-Alta (filtros de red) |
| Sensibilidad a obstáculos (Pilares) | N/A | Depende del sensor externo | Excelente (microondas atraviesa esquinas) | Depende del sensor |
| Ahorro energético real frente a base | 35% – 45% | 85% – 92% | 80% – 90% | 75% – 85% |
| Coste relativo de instalación | Bajo (Base) | Muy alto (+120% a +180%) | Moderado (+20% a +35%) | Alto (+60% a +90%) |
| Punto único de fallo | Cuadro / Contactor | Controlador central de bus | Ninguno (arquitectura distribuida) | Módem modulador PLC |
2.3. Caso Práctico: Parking Subterráneo de 300 Plazas (8.000 m²)
Dimensionamiento comparativo para un aparcamiento de dos plantas subterráneas con 250 pantallas estancas de 1.500 mm funcionando en régimen continuo (8.760 h/año, coste de energía 0,18 €/kWh):
| Parámetro | Fluorescencia 2x58W | LED Fijo 40W (100%) | LED + DALI Regulado | LED Bi-Nivel RF (Recomendado) |
|---|---|---|---|---|
| Potencia total instalada | 32,5 kW (130 W/pto) | 10,0 kW (40 W/pto) | 10,0 kW (Nominal) | 10,0 kW (Nominal) |
| Potencia media en servicio | 32,5 kW (100% 24/7) | 10,0 kW (100% 24/7) | 2,5 kW (Gestión dinámica) | 3,0 kW (Reposo 15% / Activo 100%) |
| Consumo anual | 284.700 kWh | 87.600 kWh | 21.900 kWh | 26.280 kWh |
| Factura eléctrica anual | 51.246 € | 15.768 € | 3.942 € | 4.730 € |
| Ahorro anual frente a original | Base (0%) | 35.478 € (69%) | 47.304 € (92%) | 46.516 € (91%) |
| Inversión inicial (CAPEX) | — | 9.500 € | 23.500 € | 13.500 € |
| Plazo de amortización | — | 0,27 años (3,2 meses) | 0,50 años (6,0 meses) | 0,29 años (3,5 meses) |
Balance económico: Entre Bi-Nivel RF y DALI-2, la diferencia de consumo anual es de apenas 788 €. En cambio, DALI exige 10.000 € adicionales de inversión (+74%). Se necesitarían más de 12 años para amortizar exclusivamente ese sobrecoste.
Calculadora de Ahorro y VEEI en Aparcamientos Subterráneos
Calcula el VEEI de tu proyecto, la potencia instalada y el ahorro anual al migrar a control Bi-Nivel con sensores de microondas.
En Bimelsa realizamos estudios luminotécnicos en DIALux y auditorías para legalización con OCA.
3. Puntos Críticos y Errores Habituales en Obra y Legalización
En nuestra labor de dirección facultativa y supervisión técnica de obras, estos son los fallos más frecuentes en parkings:
3.1. Errores de Replanteo y Configuración
- ❌ Apagado total al 0% («Efecto Cueva»): Apagar las luminarias por completo cuando no hay tráfico crea inseguridad en el usuario y degrada las grabaciones de CCTV. El modo reposo al 10%-15% consume apenas 4 W por punto y mantiene la visibilidad general.
- ❌ Sensores PIR frente a pilares de hormigón: Los detectores infrarrojos pasivos necesitan visión directa. Un vehículo frío que gira tras un pilar estructural no es detectado a tiempo por un PIR. Los sensores de microondas emiten ondas volumétricas que salvan esquinas y detectan el coche con antelación.
- ❌ Falsos disparos por vibración de conductos: En sótanos con extracción de aire forzada, un sensor de microondas ajustado al 100% de sensibilidad puede activarse por el movimiento de las chapas. Basta con calibrar los microinterruptores (DIP switches) al 50% o 75% en la puesta en marcha.
- ❌ Omisión del tramo de adaptación en rampa diurna: Pasar del sol exterior (hasta 50.000 lux en verano) al interior del garaje (75 lux) deslumbra momentáneamente al conductor. Es obligatorio proyectar una zona de transición de 300 a 500 lux en los primeros 15-20 metros, regulada por una fotocélula exterior.
3.2. Puntos Clave para la Inspección de OCA y Legalización
- ⚠️ Cables libres de halógenos (ITC-BT-28): Toda la instalación debe ejecutarse con conductores no propagadores del incendio y de emisión reducida de humos (clase mínima \( \text{C}_{\text{ca}}\text{-s1b,d1,a1} \), tipo H07Z1-K o RZ1-K). Cualquier tramo no conforme bloquea el acta de la OCA.
- ⚠️ Reparto de fases por circuito: Las luminarias de un mismo pasillo deben alimentarse desde líneas y diferenciales alternos. El disparo de una protección nunca debe dejar una calle completamente a oscuras.
- ⚠️ Alumbrado de emergencia independiente: Las luminarias de emergencia (UNE-EN 1838) deben conectarse a su propia línea permanente. Esto asegura el encendido instantáneo ante fallo de suministro con independencia del sistema de regulación.
4. Conclusiones y Checklist de Comprobación
Para la mayoría de aparcamientos subterráneos en centros comerciales, edificios de oficinas y comunidades de vecinos, las pantallas LED con sensor de microondas bi-nivel y sincronización RF ofrecen la solución más equilibrada. Minimizan el consumo, mantienen el confort visual con el efecto «ola de luz» y evitan el sobrecoste de cablear buses de control.
Checklist Técnico para Proyecto y Dirección de Obra
- [ ] 1. Cálculo VEEI: Comprobar que el \( \text{VEEI} \le 5,0 \text{ W}/(\text{m}^2 \cdot 100 \text{ lux}) \) y la potencia específica \( \le 5,0 \text{ W}/\text{m}^2 \) en la memoria técnica.
- [ ] 2. Niveles de lux por zona: Verificar en DIALux \( 100 \text{ lux} \) en viales, \( 75 \text{ lux} \) en plazas y refuerzo de \( 300\text{–}500 \text{ lux} \) en embocadura de rampa.
- [ ] 3. Lógica de reposo: Calibrar el nivel mínimo al 10%-20% (evitar apagado total al 0%).
- [ ] 4. Asignación de canales RF: Configurar grupos independientes por calles y plantas para evitar encendidos cruzados.
- [ ] 5. Marcado de conductores: Revisar en obra la clase CPR \( \text{C}_{\text{ca}}\text{-s1b,d1,a1} \) en bandejas y tubos según ITC-BT-28.
- [ ] 6. Alumbrado de Emergencia: Validar 1 lux en recorridos de evacuación y 5 lux frente a cuadros eléctricos y BIEs (UNE-EN 1838).
