En una reforma, el problema no suele ser «hacer un modelo BIM», sino decidir con qué información se puede confiar para proyectar, medir y ejecutar. Cuando los planos son incompletos, no coinciden con la obra o simplemente no existen, un encargo Scan to BIM puede convertir el edificio existente en una base común de trabajo. Pero solo funciona bien cuando se encarga para un uso concreto.
Un escaneado captura superficies visibles; la nube de puntos registra mediciones; y el modelo BIM interpreta esa realidad para un uso acordado. Antes de pedir precio hay que definir decisiones, zonas, precisión, elementos y formatos. El resultado no sustituye las inspecciones, catas ni comprobaciones necesarias sobre elementos ocultos.
Qué es Scan to BIM y cuándo aporta valor

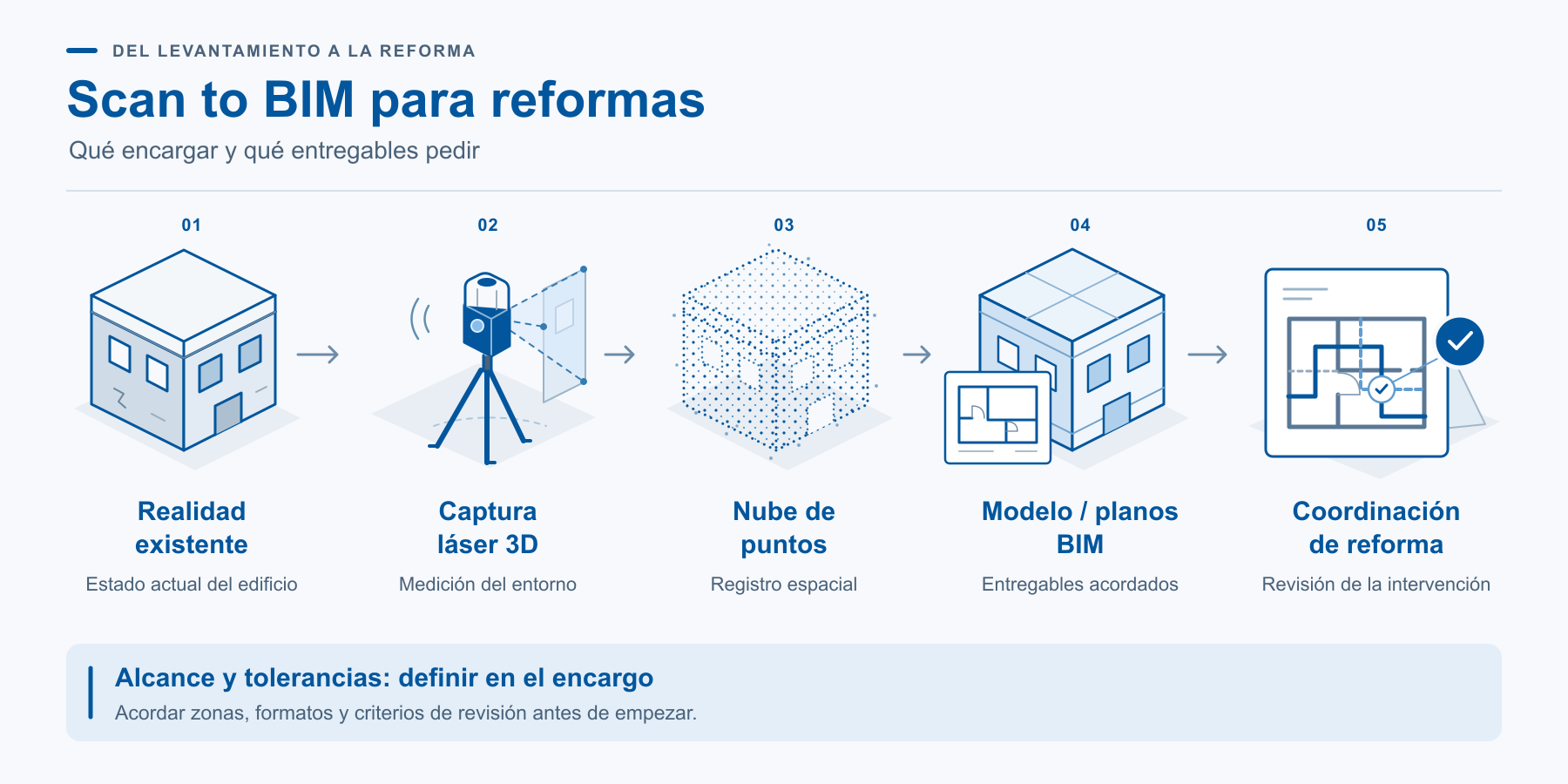

Scan to BIM combina una captura de la geometría existente —habitualmente mediante escáner láser terrestre, fotogrametría o ambas técnicas— con el tratamiento de los datos y, cuando se ha pedido, la elaboración de planos o un modelo BIM. La captura produce una representación de superficies visibles en forma de nube de puntos; el modelo añade decisiones: qué es un muro, qué huecos se modelan, qué instalaciones interesan y cómo se organiza la información.
Esta diferencia importa. Un escáner puede registrar millones de puntos, pero no determina por sí mismo la composición de un cerramiento, el recorrido de una instalación oculta ni la capacidad portante de una estructura. La reconstrucción de un modelo as-built a partir de nubes de puntos requiere interpretación y control.
Para una reforma, suele aportar valor cuando hay que coordinar arquitectura e instalaciones, comprobar interferencias previsibles, obtener mediciones con una referencia única, preparar una licitación o documentar el estado previo y final. No es necesario pedir el mismo nivel de detalle para todos esos casos.
La primera decisión: para qué se utilizará la información
El uso previsto debe guiar el alcance. La serie ISO 19650 sitúa el BIM dentro de un proceso de gestión de información aplicable al ciclo de vida completo del activo y que debe adaptarse a la escala y complejidad del encargo. En una reforma pequeña, esa proporcionalidad evita pagar por un modelo extenso que nadie va a utilizar; en una intervención compleja, evita recibir una simple nube de puntos cuando se necesita coordinación.
| Uso de la información | Encargo mínimo razonable | Aspectos que conviene fijar |
|---|---|---|
| Anteproyecto o distribución | Planos 2D o modelo arquitectónico básico | Zonas, plantas, secciones, cotas clave y fecha de captura |
| Coordinación de instalaciones | Modelo de arquitectura e instalaciones visibles relevantes | Disciplinas, elementos a modelar, espacios técnicos y sistema de coordenadas |
| Mediciones o licitación | Planos o modelo con reglas de medición acordadas | Unidades, descomposición, exclusiones y responsabilidad de las mediciones |
| Fabricación o prefabricación | Modelo específico, con tolerancias y revisiones definidas | Referencia geométrica, tolerancias funcionales, formato nativo y control de cambios |
| As-built para operación | Modelo y documentación de activos acordados | Datos de equipos, codificación, documentación asociada y responsable de validación |
Qué información entregar antes de pedir presupuesto
Un presupuesto útil no empieza por los metros cuadrados. Empieza por el inmueble y por las decisiones que se deben tomar. Facilitar la siguiente información permite dimensionar la captura y evita partidas ambiguas.
- Dirección, uso y estado de ocupación: no se trabaja igual en una vivienda vacía, un local abierto al público, un hotel o una instalación industrial en servicio.
- Zonas incluidas y excluidas: plantas, cubiertas, patios, cuartos técnicos, fachadas, sótanos y elementos exteriores.
- Documentación disponible: planos antiguos, proyecto original, levantamientos previos, esquemas de instalaciones o modelo existente. Deben identificarse como documentación de apoyo, no como verdad verificada.
- Accesos y restricciones: horarios, zonas de seguridad, alturas, circulación, áreas sin acceso y necesidad de permisos.
- Usuarios del resultado: arquitecto, ingeniería, constructora, propiedad, mantenedor o fabricante.
- Decisiones que debe soportar: distribución, paso de instalaciones, mediciones, licencia, coordinación de obra o mantenimiento.
Nube de puntos, planos y modelo BIM: qué pedir en cada caso
Los entregables no son equivalentes. Conviene pedirlos por separado, indicando cuál es el principal y cuáles sirven como soporte.
Nube de puntos registrada y depurada
Es el resultado directo de la captura y puede entregarse en formatos como E57, LAS/LAZ o RCP/RCS, según el software previsto. Debe incluir el sistema de referencia, unidades, fecha, zonas cubiertas y una descripción de la limpieza realizada. Si la nube se va a integrar con topografía, proyecto de urbanización o GIS, el sistema de coordenadas y la cota de referencia deben fijarse expresamente. La documentación IFC de buildingSMART contempla la referencia a sistemas de coordenadas reconocidos para posicionar el proyecto.
Planos 2D
Para muchas reformas son el entregable más eficiente: plantas, alzados, secciones y detalles de las zonas intervenidas. Deben indicar la escala, unidades, cotas principales y una leyenda que distinga información observada, interpretada y pendiente de comprobación. Pide PDF para consulta y, si necesitas editar, DWG/DXF o el formato acordado.
Modelo BIM
El modelo debe describirse por alcance, no por una etiqueta genérica de LOD. Especifica los elementos que se modelan —por ejemplo, forjados, muros, huecos, pilares, falsos techos, conductos y bandejas visibles—, los que se representan solo de forma esquemática y los que quedan fuera. Si habrá intercambio entre aplicaciones, pide IFC con la versión y la vista de intercambio que necesite el equipo, además del formato nativo cuando sea necesario para editar.
Cómo definir precisión, tolerancias y control de calidad
No existe una precisión única para todos los encargos Scan to BIM. La incertidumbre final depende del instrumento, la distancia y ángulo de captura, las superficies, el registro entre estaciones, la georreferenciación y la interpretación posterior. NIST documenta que los escáneres láser terrestres tienen fuentes de error y procedimientos de evaluación propios; por eso no basta con citar la precisión nominal del equipo.
En lugar de exigir una cifra aislada, acuerda una tolerancia funcional: qué diferencia geométrica es admisible para la decisión que se pretende tomar y cómo se comprobará. Por ejemplo, una coordinación de conductos junto a una estructura existente puede exigir una comprobación más estricta en las zonas de paso que un modelo destinado solo a estudiar distribuciones.
Una nube de puntos densa no garantiza que se hayan capturado todas las caras necesarias ni que el modelo sea adecuado para fabricar. Las superficies reflectantes, oscuras, acristaladas, ocultas o con obstáculos pueden presentar ausencias o ruido. El informe de cobertura y las zonas pendientes son parte del entregable.
El alcance que conviene incluir en el encargo
Para comparar ofertas, conviene pedir que cada proveedor responda a una misma ficha de alcance. Esta lista evita que dos presupuestos aparentemente similares cubran trabajos muy distintos.
- Objeto y uso: qué decisión o fase de reforma soportará el resultado.
- Ámbito físico: áreas, niveles, fachadas, cubiertas, patios y cuartos técnicos incluidos.
- Captura: técnica, accesos, horarios, zonas no capturables y necesidad de medios auxiliares.
- Referencia: unidades, origen, ejes, orientación y, cuando proceda, sistema de coordenadas y cota.
- Entregables: formatos, planos, nube, modelo, informe, fotografías y archivos auxiliares.
- Contenido del modelo: disciplinas, elementos, atributos, clasificación y exclusiones.
- Calidad: tolerancias funcionales, muestra de comprobación, método de contraste y tratamiento de incidencias.
- Revisiones: entregas parciales, número de rondas, responsable de aceptación y plazo de observaciones.
- Limitaciones: instalaciones ocultas, áreas sin acceso, zonas en uso, información no verificable y comprobaciones adicionales necesarias.
Qué no debe prometer un Scan to BIM
La captura de realidad es una base geométrica y documental; no sustituye el análisis técnico que corresponde a cada disciplina. No permite acreditar por sí sola la resistencia de una estructura, el espesor o composición de un elemento sin ensayo, la trazabilidad de un cableado oculto, la estanqueidad de una cubierta o el cumplimiento normativo de una instalación.
Cuando el proyecto depende de estas cuestiones, el levantamiento debe coordinarse con catas, inspecciones, mediciones específicas, ensayos, planos de instalaciones o visitas técnicas. Indicar estas limitaciones desde el inicio protege tanto al promotor como al equipo que proyecta y ejecuta la reforma.
Ejemplo de encargo para una reforma de local
Un encargo proporcionado para reformar un local comercial puede consistir en: captura de zonas accesibles; nube de puntos registrada; plantas, alzado de fachada y dos secciones en PDF y DWG; modelo arquitectónico simplificado de envolvente, estructura visible, huecos y falsos techos; y representación de instalaciones visibles que condicionen la nueva distribución. El documento debe excluir expresamente canalizaciones ocultas, composición de muros y elementos sin acceso.
Si el objetivo cambia a fabricar mobiliario a medida, coordinar una nueva red de climatización o intervenir junto a una estructura existente, no basta con ampliar el número de puntos: deben revisarse las zonas críticas, la tolerancia útil, los elementos que se modelan y el procedimiento de validación con quien vaya a usar la información.
Preguntas frecuentes
Una base fiable antes de intervenir
Un buen Scan to BIM no consiste en producir el máximo de datos, sino en entregar información verificable y proporcionada a la reforma. Definir el uso, los entregables y el control de calidad antes de la captura permite que arquitectura, ingeniería y ejecución partan de la misma referencia.
En BIMELSA podemos revisar el alcance de un levantamiento para reforma, coordinarlo con las necesidades de proyecto e integrar la información en la documentación técnica.
Si quieres revisar un caso concreto, también puedes contactar con BIMELSA.
