La normativa europea prohíbe las lámparas fluorescentes con mercurio. No quedan repuestos en el mercado. Quien gestione oficinas, hospitales o locales comerciales debe planificar la sustitución a LED antes de agotar su stock remanente.
Cambiar tubos uno a uno parece la vía rápida. Sin embargo, anular la reactancia para alimentar a 230V directos elimina el marcado CE de fábrica. El instalador pasa a responder legalmente ante cualquier cortocircuito o conato de incendio en el falso techo. La alternativa profesional sustituye la luminaria completa por paneles LED o downlights integrados con óptica microprismática.
Este artículo analiza los criterios de cálculo, las exigencias de confort visual bajo la norma UNE-EN 12464-1, la rentabilidad financiera a 10 años y los riesgos eléctricos del bypass.
💡 Claves Técnicas de la Migración a LED:
- El mito de la eficiencia de catálogo: Un tubo fluorescente entregaba \( 90 \text{ lm/W} \) en laboratorio, pero perdía hasta un 45% del flujo atrapado en su propia carcasa (rendimiento óptico LOR de 0,55 a 0,65). Los paneles LED emiten luz direccional con eficiencias de \( 130 \) a \( 160+ \text{ lm/W} \). La potencia instalada desciende más de un 60%.
- Responsabilidad legal en el bypass: Al retirar el balasto y recablear a 230V, la luminaria pierde la homologación original del fabricante. El instalador asume la condición de fabricante según la Directiva 2014/35/UE.
- Confort visual obligatorio: En puestos con ordenadores es obligatorio prescribir difusores microprismáticos con \( \text{UGR} \le 19 \) (norma UNE-EN 12464-1). La sustitución integral por paneles LED se amortiza en torno a 12 meses.
1. Marco Normativo y Exigencias Técnicas en Edificación Terciaria
Toda renovación de alumbrado en edificios terciarios debe cumplir la normativa europea y nacional vigente:
1.1. Reglamentación Aplicable
- Directiva RoHS (2011/65/UE y Directiva Delegada 2022/284): Prohibió la fabricación e importación en la Unión Europea de lámparas fluorescentes compactas (CFL casquillo G24) y tubos lineales T5 y T8. Los equipos instalados pueden seguir funcionando, pero los fabricantes ya no suministran recambios.
- Reglamento de Ecodiseño (UE) 2019/2020 (SLR): Fija requisitos de eficiencia mínima y calidad lumínica. Establece límites obligatorios para el parpadeo visible (\( \text{Pst LM} \le 1,0 \)) y el efecto estroboscópico (\( \text{SVM} \le 0,4 \)).
- Código Técnico de la Edificación (CTE DB-HE3): Obliga a justificar el Valor de Eficiencia Energética de la Instalación (VEEI) y limita la potencia instalada por metro cuadrado en toda reforma.
- Norma UNE-EN 12464-1: Fija niveles de iluminancia mantenida (\( E_m \)), uniformidad (\( U_o \)), reproducción cromática (\( R_a \)) y control del deslumbramiento (\( \text{UGR} \le 19 \)) en zonas de trabajo con pantallas.
- Norma UNE-EN 60598-1: Define los requisitos de seguridad eléctrica, ensayos térmicos y marcado CE para luminarias completas.
1.2. Parámetros Fotométricos Exigidos
| Espacio / Uso Terciario | Iluminancia Media (\( E_m \)) | Uniformidad (\( U_o \)) | Límite Deslumbramiento (\( \text{UGR}_L \)) | Reproducción Cromática (\( R_a \)) |
|---|---|---|---|---|
| Oficinas y despachos (Puestos PVD) | \( \ge 500 \text{ lux} \) | \( \ge 0,60 \) | \( \le 19 \) | \( \ge 80 \) |
| Salas de reuniones y conferencias | \( \ge 500 \text{ lux} \) | \( \ge 0,60 \) | \( \le 19 \) | \( \ge 80 \) |
| Aulas y salas de formación | \( \ge 500 \text{ lux} \) | \( \ge 0,60 \) | \( \le 19 \) | \( \ge 80 \) |
| Pasillos y zonas de paso | \( \ge 100 \text{ lux} \) | \( \ge 0,40 \) | \( \le 25 \) | \( \ge 80 \) |
| Vestíbulos y recepciones | \( \ge 300 \text{ lux} \) | \( \ge 0,50 \) | \( \le 22 \) | \( \ge 80 \) |
2. Física de la Emisión, Metodología de Cálculo y Comparativa Técnica
2.1. Rendimiento Óptico Real: Emisión 360° frente a Emisión Direccional y LOR
Un tubo fluorescente emite luz en \( 360^\circ \) de forma radial. La mitad de los fotones viaja hacia arriba y choca contra la chapa metálica, los tubos contiguos y las lamas reflectoras de aluminio. El rendimiento óptico de la luminaria (Light Output Ratio – LOR) en pantallas tradicionales oscila entre 0,55 y 0,65:
Donde \( \Phi_{\text{util}} \) es el flujo luminoso que llega al plano de trabajo, \( \Phi_{\text{lampara}} \) es el flujo nominal de catálogo y \( f_m \) es el factor de mantenimiento por suciedad y depreciación.
En cambio, los diodos LED emiten en un semiplano frontal (patrón lambertiano de \( 120^\circ \) a \( 160^\circ \)). Toda la luz se orienta hacia el difusor sin pérdidas por rebotes internos. La eficiencia óptica útil alcanza entre el 85% y el 92%.
PANEL LED (LOR ~90%): Matriz SMD direccional → 4.200 lm útiles (Consumo: 30 W)
2.2. Cálculo del VEEI (CTE DB-HE3)
El proyecto debe justificar que el VEEI no supera el límite normativo:
\( \text{VEEI} = \frac{100 \times P}{S \times E_m} \quad \left[\frac{\text{W}}{\text{m}^2 \cdot 100 \text{ lux}}\right] \)
Donde:
- \( P \): Potencia activa total de las luminarias y drivers (W).
- \( S \): Superficie útil iluminada (\( \text{m}^2 \)).
- \( E_m \): Iluminancia media horizontal mantenida (lux).
En oficinas, el CTE DB-HE3 exige \( \text{VEEI} \le 3,5 \text{ W}/(\text{m}^2 \cdot 100 \text{ lux}) \) y una potencia máxima de \( 10 \text{ W}/\text{m}^2 \). Las pantallas fluorescentes antiguas arrojaban valores de \( 4,2\text{–}4,8 \). Esto incumple la normativa en obras de reforma. Con paneles LED profesionales se obtienen valores de diseño de \( 1,6 \) a \( 2,2 \text{ W}/(\text{m}^2 \cdot 100 \text{ lux}) \).
2.3. Las Tres Opciones de Migración Técnica
- Retrofit Directo «Plug & Play» (Mantiene el Balasto): Se inserta un tubo LED compatible. En balastos electromagnéticos se cambia el cebador por un puente fusible. Inconveniente: El balasto sigue conectado y consume entre 2 y 8 W de pérdidas térmicas continuas.
- Retrofit Direct-Wire (Bypass de Balasto a 230V): Se anula la reactancia y se conecta directamente a red el portalámparas. Elimina pérdidas, pero exige mano de obra intensiva y anula la certificación CE de fábrica de la luminaria.
- Sustitución Integral de la Luminaria (Opción Recomendada): Reemplaza la unidad completa por un equipo nuevo certificado bajo UNE-EN 60598, con driver externo accesible, difusor microprismático \( \text{UGR} \le 19 \) y 5 años de garantía.
2.4. Casos Específicos: Pantallas 60×60 cm y Downlights CFL G24

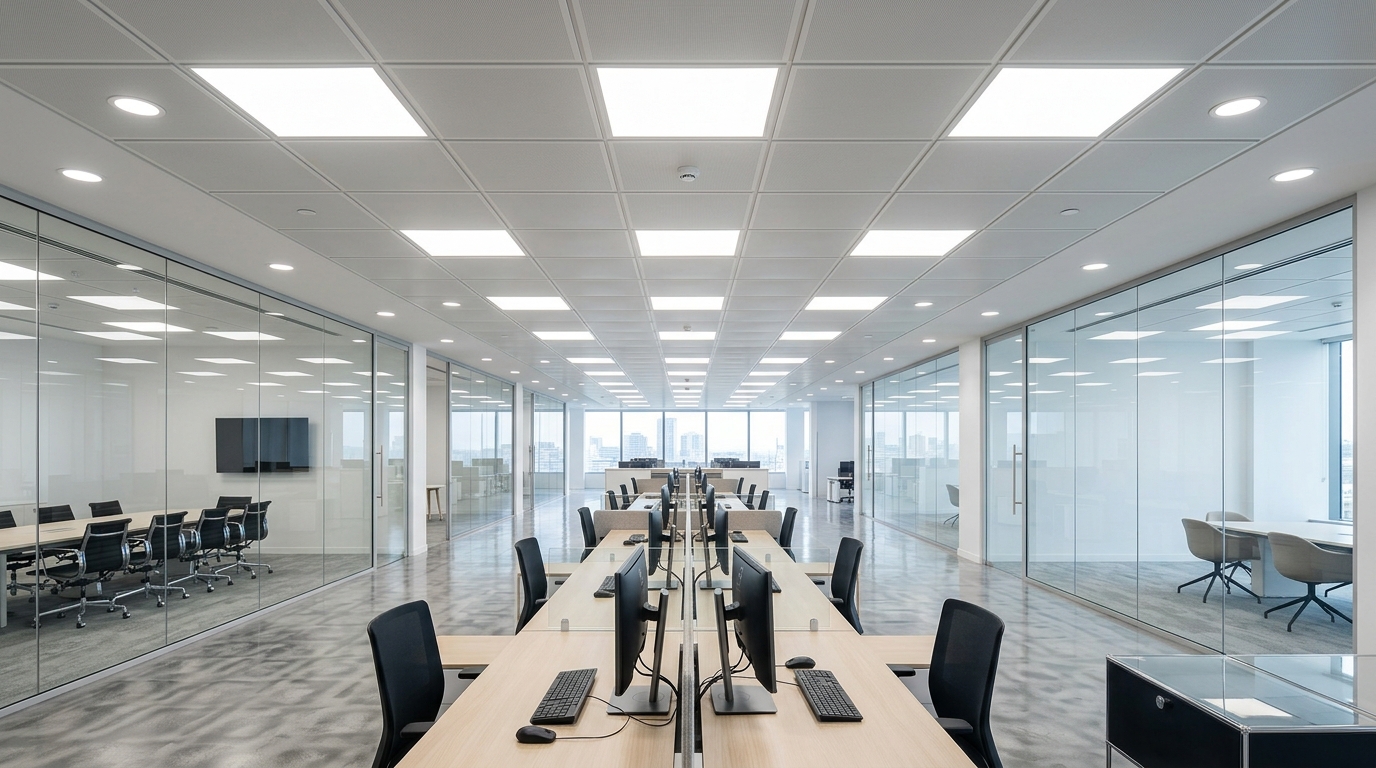

A. Pantallas Modulares de Techo Técnico 60×60 cm (4x18W T8)
Los tubos T8 de estas luminarias miden exactamente 590 mm (casquillo G13). Al sustituir por paneles LED 60×60 existen dos opciones constructivas:
- Paneles Back-lit (Retroiluminados – Recomendado): Los diodos se sitúan en el fondo de la bandeja metálica con lentes primarias apuntando al difusor. No necesitan placa de guía óptica (LGP), lo que evita que el panel amarillee con los años. Entregan entre \( 140 \) y \( 160 \text{ lm/W} \) con una disipación térmica óptima en el falso techo.
- Paneles Edge-lit (Extraplanos perimetrales): Los diodos van en el marco lateral y emiten a través de una placa guía (LGP). Las placas de poliestireno (PS) de bajo coste sufren degradación térmica en 2 o 3 años, con una pérdida de hasta el 30% de flujo útil. Para uso terciario profesional debe exigirse siempre placa LGP de metacrilato (PMMA).
B. Downlights Empotrados CFL (Casquillos G24d frente a G24q)
En downlights de pasillos y vestíbulos con 2 lámparas fluorescentes compactas de 18W o 26W, la base determina el conexionado:
- G24d (2 pines): Diseñado para balasto magnético. Contiene un cebador interno dentro de la base plástica.
- G24q (4 pines): Diseñado para balasto electrónico de alta frecuencia, sin componentes de arranque en la lámpara.
Las bombillas LED G24 de reposición incorporan disipador y electrónica en el cuerpo. Son más pesadas y voluminosas, lo que dificulta su encaje en el reflector. La solución limpia consiste en sustituir el conjunto por un Downlight LED circular integrado de 15W a 18W adaptado a los diámetros de corte habituales (Ø 150 mm, Ø 200 mm o Ø 225 mm).
2.5. Matriz Comparativa Técnica
| Tipología de Luminaria | Potencia Lámparas | Pérdidas Balasto | Potencia Total Sistema | Flujo Útil Emitido | Eficiencia Global Sistema | Vida Útil Nominal |
|---|---|---|---|---|---|---|
| Pantalla 60×60 (Balasto EM) | 4x 18 W T8 | 16 W | 88 W | ~3.100 lm (LOR 0,60) | 35,2 lm/W | 10.000 h |
| Pantalla 60×60 (Balasto Electrónico) | 4x 18 W T8 | 6 W | 78 W | ~3.400 lm (LOR 0,65) | 43,5 lm/W | 18.000 h |
| Pantalla 60×60 (Bypass + Tubos LED) | 4x 8 W LED | 0 W | 32 W | ~3.300 lm | 103,1 lm/W | 30.000 h |
| Panel LED 60×60 Back-lit Pro | Módulo LED + Driver | Incluidas | 30 W | 4.200 lm | 140,0 lm/W | 50.000 h (L80B10) |
| Downlight CFL 2x18W (Balasto EM) | 2x 18 W G24d | 10 W | 46 W | ~1.300 lm (LOR 0,55) | 28,2 lm/W | 8.000 h |
| Downlight LED Integrado Ø200 | Módulo LED + Driver | Incluidas | 15 W | 1.800 lm | 120,0 lm/W | 50.000 h (L80B10) |
3. Aspectos Legales, Seguridad Eléctrica y Marcado CE
Modificar una luminaria existente conlleva implicaciones legales que deben valorarse antes de contratar la obra:
3.1. Anulación del Marcado CE y Responsabilidad del Instalador
Retirar la reactancia y recablear los portalámparas G13 o G24 a 230V altera de forma sustancial el producto:
- Pérdida de la certificación CE: El fabricante ensayó esa luminaria con una lámpara concreta bajo condiciones térmicas y electromagnéticas específicas. Al modificar el circuito interno, el marcado CE original queda automáticamente invalidado.
- El instalador asume la figura de «Fabricante»: Bajo la Directiva de Baja Tensión 2014/35/UE y la norma UNE-EN 60598, la empresa instaladora pasa a ser legalmente responsable de la seguridad eléctrica del equipo modificado. Ante un incendio en el falso techo por calentamiento de un casquillo envejecido, el peritaje derivará la responsabilidad civil directamente al técnico firmante.
- Riesgo de cortocircuito por inserción errónea: Si un operario coloca por error un tubo fluorescente convencional en una luminaria cableada a 230V directos, los filamentos provocarán un cortocircuito franco instantáneo con riesgo de rotura del casquillo.
3.2. Medidas Preventivas en caso de Ejecutar Bypass
Si por presupuesto se recurre al bypass, deben aplicarse estas comprobaciones:
- Inspeccionar los portalámparas G13/G24: el plástico resecado por años de uso pierde elasticidad y genera falsos contactos con chisporroteo.
- Emplear cable unipolar con aislamiento resistente a alta temperatura (mínimo \( 105^\circ\text{C} \), tipo silicona o H05V2-K).
- Desconectar y retirar el condensador de compensación en reactancias magnéticas para evitar sobretensiones en bornes.
- Colocar en el interior de la luminaria una etiqueta indeleble: «Luminaria modificada para tubos LED a 230V. No insertar tubos fluorescentes».
3.3. Requisitos en Drivers y Calidad de Red
En edificios con cientos de luminarias, la calidad del driver determina la estabilidad de la red:
- Factor de Potencia (\( \text{PF} \ge 0,95 \)): Drivers con \( \text{PF} < 0,80 [/latex] aumentan la corriente reactiva y sobrecargan las líneas.
- Distorsión Armónica Total ([latex] \text{THD}_I \le 15\% \)): Los armónicos impares de orden 3 (150 Hz) se acumulan en el conductor neutro de instalaciones trifásicas. Los drivers de baja calidad provocan intensidades excesivas en el neutro, lo que puede causar el disparo intempestivo de las protecciones del cuadro.
- Ausencia de Parpadeo (Flicker-Free): Exigir rizado de corriente inferior al 1% (\( \text{SVM} < 0,4 [/latex] y [latex] \text{Pst LM} < 1,0 [/latex]) para evitar fatiga visual en oficinas.
4. Análisis Económico y Retorno de Inversión (ROI a 10 Años)
Para una instalación tipo de 100 pantallas de 60×60 cm en oficinas (3.000 h/año, tarifa eléctrica 0,18 €/kWh):
| Concepto Económico | Fluorescencia Base (88W) | Opción A: Retrofit Tubos LED (32W) | Opción B: Panel LED 60×60 (30W) |
|---|---|---|---|
| Potencia total instalada | 8,80 kW | 3,20 kW | 3,00 kW |
| Consumo anual de electricidad | 26.400 kWh | 9.600 kWh | 9.000 kWh |
| Gasto energético anual | 4.752 €/año | 1.728 €/año | 1.620 €/año |
| Mantenimiento anual (lámparas + MO) | 650 €/año | 120 €/año | 0 €/año (Garantía 5 años) |
| Coste Operativo Anual (OPEX) | 5.402 €/año | 1.848 €/año | 1.620 €/año |
| Ahorro anual frente a base | Base (0%) | 3.554 €/año | 3.782 €/año |
| Inversión inicial estimada (CAPEX) | — | 2.900 € | 3.800 € |
| Periodo de Amortización (Payback) | — | 0,81 años (~9,8 meses) | 1,00 años (12 meses) |
| Ahorro Neto Acumulado a 5 Años | — | +14.870 € | +15.110 € |
| Ahorro Neto Acumulado a 10 Años | — | +31.640 € | +34.020 € |
Ahorro Energético y Amortización en Sustitución LED
Personaliza los parámetros de tu edificio para estimar la reducción de potencia, ahorro en factura, retorno de inversión y huella de carbono.
uds
€/kWh
Incluye estimación de coste de reposición y mano de obra anual evitada.
Nuestros ingenieros calculan la distribución fotométrica en DIALux y optimizan el presupuesto de tu proyecto.
5. Puntos Críticos y Errores Habituales en Obra y Legalización
En nuestra labor de dirección facultativa y supervisión de instalaciones, estos son los problemas más habituales en obra:
5.1. Errores de Replanteo y Montaje
- ❌ Instalar paneles opal en oficinas: Los paneles lisos sin óptica prismática generan un deslumbramiento UGR de 22 a 25. En puestos con ordenadores provocan reflejos molestos en pantallas. Esto incumple los límites de la norma UNE-EN 12464-1. Es obligatorio prescribir difusor microprismático certificado [latex] \text{UGR} \le 19 \).
- ❌ Mantener el condensador en el bypass: Dejar el condensador de corrección conectado en paralelo a 230V directos sin carga inductiva produce sobretensiones en bornes, fugas a tierra y un factor de potencia capacitivo que penaliza la factura.
- ❌ Confundir la longitud en tubos T8 de 60x60: Las pantallas modulares cuadradas utilizan tubos T8 de 590 mm de longitud entre contactos. Forzar tubos estándar de 604 mm fractura los portalámparas durante el montaje.
- ❌ Verter tubos fluorescentes al contenedor de escombros: Los fluorescentes y bombillas CFL contienen vapor de mercurio. La normativa prohíbe su vertido como residuo ordinario. Deben entregarse a un gestor autorizado de residuos de aparatos eléctricos (RAEE), como Ambilamp, que emite el certificado medioambiental correspondiente.
5.2. Puntos Clave para la Inspección de OCA y Legalización
- ⚠️ Puesta a tierra en carcasas Clase I: Al manipular carcasas metálicas existentes, debe verificarse la continuidad del conductor de protección equipotencial a la chapa. Si la nueva luminaria es Clase II (doble aislamiento con driver externo), no debe conectarse tierra a los bornes del driver.
- ⚠️ Cableado libre de halógenos (ITC-BT-28): En locales de pública concurrencia, edificios administrativos y hospitales, todo conductor nuevo o sustituido debe ser no propagador del incendio y con baja emisión de humos (clase mínima \( \text{C}_{\text{ca}}\text{-s1b,d1,a1} \)).
- ⚠️ Línea permanente en alumbrado de emergencia: Las luminarias de emergencia (UNE-EN 1838) deben conectarse a una fase fija previa a cualquier interruptor o mecanismo de regulación.
6. Conclusiones y Checklist de Comprobación
La sustitución de fluorescentes por tecnología LED recorta el consumo eléctrico más de un 60% y mejora el confort visual en los puestos de trabajo. Frente a apaños temporales de bypass que invalidan la garantía y la homologación, la sustitución integral por paneles LED microprismáticos \( \text{UGR} \le 19 \) y downlights integrados ofrece la máxima rentabilidad y seguridad jurídica.
Checklist Técnico para Proyecto y Dirección de Obra
- [ ] 1. Cálculo VEEI: Comprobar \( \text{VEEI} \le 3,5 \text{ W}/(\text{m}^2 \cdot 100 \text{ lux}) \) en oficinas según CTE DB-HE3.
- [ ] 2. Confort Visual UNE-EN 12464-1: Validar en DIALux \( E_m \ge 500 \text{ lux} \), \( U_o \ge 0,60 \), \( R_a \ge 80 \) y difusor microprismático \( \text{UGR} \le 19 \).
- [ ] 3. Marcado CE de fábrica: Instalar luminarias integradas ensayadas bajo UNE-EN 60598-1 sin modificaciones artesanales.
- [ ] 4. Calidad del Driver: Exigir \( \text{PF} \ge 0,95 \), distorsión armónica \( \text{THD}_I \le 15\% \) y ausencia de parpadeo (\( \text{SVM} \le 0,4 \), \( \text{Pst LM} \le 1,0 \)).
- [ ] 5. Cotas de montaje: Comprobar diámetros de corte en downlights (Ø 150–200 mm) y 590 mm de longitud en tubos de pantallas 60x60.
- [ ] 6. Gestión de Residuos RAEE: Tramitar la entrega de tubos fluorescentes retirados a un gestor homologado (Ambilamp).
