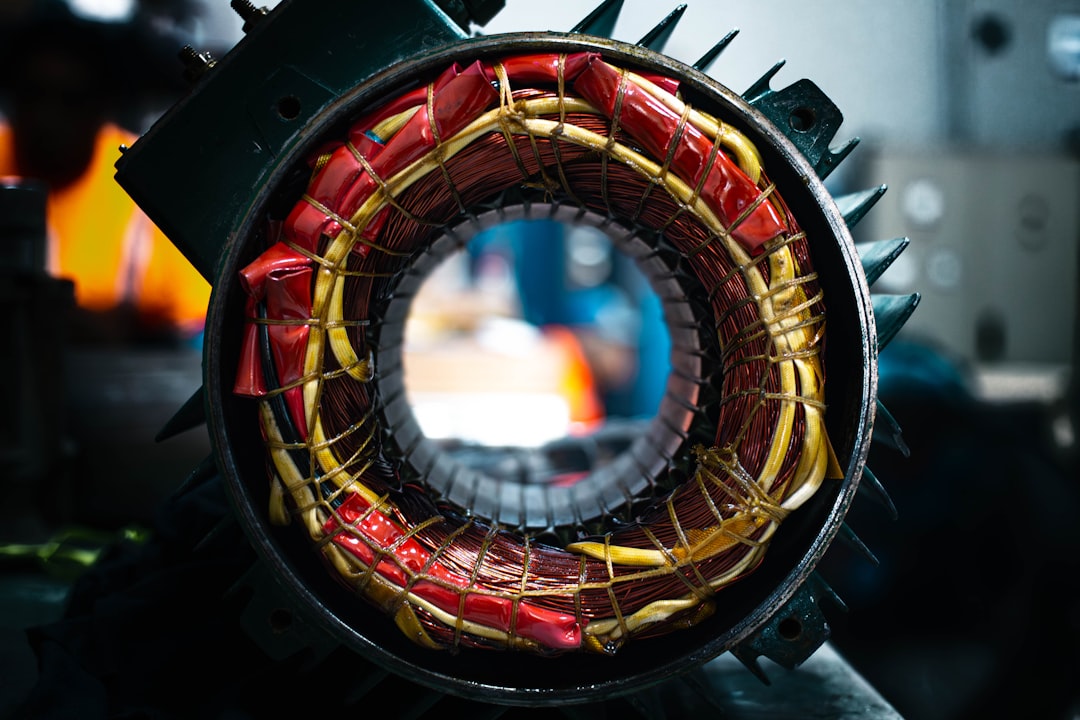

En instalaciones de climatización (HVAC), unidades de tratamiento de aire (UTA), ventilación industrial y sistemas de refrigeración, la selección del grupo motoventilador determina más del 65% del consumo eléctrico total del ciclo de vida del equipo. Aunque los motores asíncronos de corriente alterna (AC) han sido el estándar histórico por robustez y bajo coste inicial, la consolidación de los motores de conmutación electrónica (EC) basados en imanes permanentes y electrónica de potencia integrada ha redefinido los límites de eficiencia, especialmente en regímenes de caudal variable.
Este análisis técnico está dirigido a proyectistas de instalaciones MEP, arquitectos, ingenieros de mantenimiento y directores de obra que deben justificar el cumplimiento del RITE, la directiva de Ecodiseño (ErP) y cuantificar el periodo de retorno de inversión (payback) en proyectos de nueva edificación o rehabilitación terciaria.
Resumen Técnico / Claves del Artículo (Lectura en 10 segundos):
- Eficiencia a Carga Parcial: El motor EC mantiene rendimientos superiores al 90% (clase IE5 Ultra-Premium) incluso modulando al 20-50% de velocidad, mientras que el motor AC con variador convencional degrada drásticamente su rendimiento por pérdidas en el rotor y deslizamiento.
- Integración y Espacio: La electrónica integrada en los motores EC elimina la necesidad de cuadros con variadores de frecuencia externos (VFD), filtros sinusoidales y cableado apantallado de gran longitud.
- Punto Crítico en Obra: La alta frecuencia de conmutación exige protecciones diferenciales de Clase B o F superinmunizados y una estricta segregación del cableado de control (0-10V / Modbus) frente a potencia para evitar fallos de comunicación.
1. Marco Normativo y Exigencias de Ecodiseño (ErP / RITE)
La selección del motor en edificación e industria está sujeta a normativas comunitarias y nacionales que penalizan severamente los equipos de baja eficiencia energética:
1.1. Reglamentación Aplicable
- Reglamento UE 2019/1781 (Ecodiseño de Motores Eléctricos y Variadores): Establece la obligatoriedad de rendimientos mínimos clase IE3 (o IE2 con variador) para potencias entre 0,75 kW y 1.000 kW, y clase IE4 para potencias entre 75 kW y 200 kW.
- Reglamento de Instalaciones Térmicas en los Edificios (RITE – IT 1.2.4.2.4): Exige la instalación de sistemas de regulación de velocidad y control de caudal en ventiladores con potencia eléctrica superior a 0,75 kW para adaptar el consumo a la demanda real del edificio.
- Norma UNE-EN 60034-30-1: Clasificación internacional de rendimiento para motores de inducción y síncronos (IE1 Estándar, IE2 Alta, IE3 Premium, IE4 Super-Premium e IE5 Ultra-Premium).
1.2. Parámetros Técnicos de Partida
| Parámetro / Requisito | Motor AC Asíncrono Convencional | Motor EC (Conmutación Electrónica) | Referencia Normativa |
|---|---|---|---|
| Clase de Eficiencia Típica | IE2 – IE3 (82% a 89%) | IE4 – IE5 (92% a 96%) | UNE-EN 60034-30-1 / 30-2 |
| Regulación de Velocidad | Requiere Variador Externo (VFD) | Electrónica Integrada (0-10V / Modbus) | RITE IT 1.2.4.2.4 |
| Pérdidas a Cargas Parciales (< 50% RPM) | Altas (caída de \(\cos\varphi\) y deslizamiento) | Mínimas (curva de rendimiento casi plana) | Reglamento UE 2019/1781 |
| Calentamiento Interno en Rotor | Elevado (efecto Joule en jaula de ardilla) | Prácticamente nulo (rotor de imanes permanentes) | Criterio Termográfico de Campo |
2. Comparativa Física y Metodología de Cálculo del Rendimiento
La diferencia técnica fundamental entre ambas arquitecturas reside en el rotor y en la forma de inducir el campo magnético:
2.1. El Problema del Deslizamiento en Motores AC
En un motor asíncrono AC tradicional, el rotor gira a una velocidad mecánica (\(n\)) inferior a la velocidad de sincronismo del campo estatórico (\(n_s\)). Este fenómeno se denomina deslizamiento (\(s\)):
La potencia transmitida a través del entrehierro (\(P_{\text{gap}}\)) sufre una pérdida directa por efecto Joule en las barras del rotor (\(P_{\text{cu2}}\)), proporcional al deslizamiento:
Cuando un motor AC se regula a baja velocidad con un variador convencional sin vectorización avanzada, el deslizamiento y las corrientes de magnetización reducen sensiblemente el factor de potencia (\(\cos\varphi\)) y el rendimiento térmico, obligando en ocasiones a incorporar ventilación forzada independiente para evitar sobrecalentamientos.
2.2. Ventaja Constructiva del Motor EC (Brushless DC)
El motor EC es un motor síncrono de imanes permanentes (PMSM / BLDC) alimentado por corriente continua conmutada electrónicamente. No existe inducción magnética ni rozamiento en el rotor: el campo magnético del rotor es generado por los propios imanes permanentes, eliminando por completo las pérdidas por deslizamiento en el rotor (\(P_{\text{cu2}} \approx 0\)).
El cálculo de la potencia eléctrica consumida por un grupo motoventilador trifásico se rige por la expresión:
Donde:
- \(Q\): Caudal de aire impulsado (\(\text{m}^3/\text{h}\)).
- \(\Delta p_t\): Presión total requerida por el conducto y filtros (\(\text{Pa}\)).
- \(\eta_{\text{vent}}\): Rendimiento aerodinámico del rodete o turbina.
- \(\eta_{\text{motor}}\): Rendimiento electrodinámico del motor y su convertidor de frecuencia.
Comparador de Consumo y Ahorro: Motor AC vs. Motor EC
Personaliza los parámetros de tu unidad de tratamiento de aire (UTA) o ventilador para estimar el consumo eléctrico anual, el ahorro en factura y las emisiones de CO₂ evitadas con tecnología EC (IE5) frente a inducción AC (IE3 + VFD).
Equivalente a 7,5 CV
Ej: 15 h/día × 300 días = 4.500 h
Demanda media en régimen modulante
Término de energía medio con peajes
¿Necesitas optimizar o auditar tus instalaciones de climatización y ventilación?
Calculamos el retorno de inversión y redactamos proyectos de ingeniería térmica (RITE) y eficiencia energética para edificación terciaria e industrial.
3. Puntos Críticos y Errores Habituales en Obra y Montaje
Aunque los motores EC aportan ventajas operativas evidentes, su montaje a pie de obra requiere precauciones específicas que con frecuencia se omiten en fase de ejecución:
3.1. Errores Críticos en Fase de Ejecución
- ❌ Disparo Intempestivo de Protecciones Diferenciales: Los filtros EMC internos de los motores EC y su puente rectificador generan corrientes de fuga a tierra capacitivas de alta frecuencia. Si se instalan interruptores diferenciales comunes de Clase AC o Clase A, se producirán disparos continuos. Es obligatorio prescribir diferenciales de Clase B o Clase F superinmunizados (según especificación del fabricante y norma UNE-EN 62423).
- ❌ Acoplamiento Inductivo entre Potencia y Control (0-10V / Modbus): Tender las mangueras de control analógico o bus RS-485 por la misma bandeja o canaleta junto a las líneas de fuerza provoca ruidos electromagnéticos, pérdida de comunicación con el BMS y oscilaciones erráticas en la velocidad de giro. Deben emplearse cables de par trenzado apantallado (STP) con conexión a tierra en un único extremo y separación física de al menos 20 cm respecto a potencia.
- ❌ Falta de Ventilación en Entornos con Polvo o Grasa: A diferencia de las aplicaciones de bombeo industrial analizadas en nuestra guía sobre arrancadores suaves y variadores de frecuencia, los motores EC incorporan su placa electrónica en la propia carcasa del motor. Si la temperatura del flujo de aire impulsado supera los 50-60 ºC o existen condensaciones ácidas/grasas (campanas industriales), la electrónica sufre degradación prematura de sus condensadores electrolíticos.
3.2. Trabas en la Legalización y Verificación OCA
- ⚠️ Armónicos y Factor de Potencia Total (THD-I): Las etapas rectificadoras monofásicas o trifásicas de los motores EC introducen distorsión armónica en la red. En instalaciones con decenas de motoventiladores (aparcamientos, centros comerciales), la OCA comprobará el cumplimiento de los límites de THD fijados en el REBT ITC-BT-43 y normas de la distribuidora.
- ⚠️ Verificación del Marcado de Ecodiseño: En las inspecciones de recepción de UTA y ventiladores de extracción, la dirección facultativa debe comprobar que la placa de características refleje el marcado CE y la clase de rendimiento IE conforme al Reglamento UE 2019/1781.
4. Conclusiones y Checklist de Comprobación Técnico
La sustitución o prescripción de motores EC frente a motores AC tradicionales reduce entre un 15% y un 35% el consumo eléctrico anual en sistemas con caudal variable, amortizando el sobrecoste inicial en periodos habitualmente inferiores a 2-3 años.
Checklist de Verificación para Redacción de Proyecto y Dirección de Obra
- 1. Perfil de Demanda: Se ha justificado que el sistema opera en régimen de modulación de caudal o velocidad variable durante más de 2.000 h/año.
- 2. Protecciones Diferenciales: Se han prescrito interruptores diferenciales de Clase B o Clase F superinmunizados en los cuadros de distribución secundarios.
- 3. Canalización Independiente: El cableado de señal (0-10V, PWM o Modbus RTU) discurre por canalización separada del cableado de fuerza y con apantallamiento puesto a tierra.
- 4. Rango Térmico del Fluido: La temperatura del aire en contacto con el motor no supera el límite admisible por la electrónica integrada (habitualmente ≤ 55 ºC).
- 5. Compatibilidad BMS: Se han previsto las pasarelas o entradas analógicas necesarias en el sistema de gestión del edificio (BMS / SCADA) para consignas de modulación.
5. Preguntas Frecuentes (FAQs Técnicas)
¿Cuándo es técnicamente preferible un motor AC con variador externo frente a un motor EC?
El motor AC con convertidor de frecuencia en cuadro es preferible cuando la potencia supera los 30-45 kW (donde la oferta comercial de motores EC es limitada o muy costosa), o cuando las condiciones ambientales del motor son extremas (temperaturas superiores a 70 ºC, atmósferas ATEX severas o aire de impulsión muy húmedo/corrosivo), ya que permite mantener la electrónica protegida en una sala técnica climatizada.
¿Qué ahorro real aporta un motor EC frente a un motor AC a velocidad constante?
Si el sistema modula el caudal según la demanda (por ejemplo, ventilación por calidad de aire CO2), un motor EC aporta ahorros del 50% al 70% gracias a las leyes de afinidad de los ventiladores, donde la potencia consumida es proporcional al cubo de la velocidad (\(P \propto n^3\)). A velocidad nominal fija (100%), el ahorro se sitúa entre el 8% y el 15% debido a la ausencia de pérdidas en el rotor.
¿Por qué disparan los diferenciales convencionales al conectar motores EC?
Los motores EC incorporan filtros de compatibilidad electromagnética (EMC) con condensadores conectados entre fase y tierra para derivar ruidos de alta frecuencia. Estas corrientes de fuga capacitivas son interpretadas por los diferenciales estándar de Clase AC como defectos de aislamiento, provocando disparos intempestivos. La solución técnica es instalar diferenciales de Clase B o F.
